現有部分鐵路區段已經運用了第一代鐵塔天饋遠程監測系統,可以遠程監測系統設備的運行狀態及當前鐵塔和天饋的姿態信息,并根據實際情況產生告警警示用戶,系統可以使工作人員更方便的監測鐵塔天饋的實時信息,及時了解當前鐵塔天饋的姿態及環境信息。但其采集盒(傳感器)需安裝于鐵塔及天饋處,一方面需解決高處供電、通信、防雷等問題,另一方面存在維護、更換較困難且成本高的問題(需專業人員上塔操作)。
結合鐵塔監控的實際問題,COMLAB設計了一種新型非接觸式的鐵塔監測方案,在保證監測精度和實時性前提下,只需在塔上安裝免維護的無源部件,即能實現對鐵塔的監測,從而有效解決以往塔上設備可靠性不高、維護難度和成本高等問題。

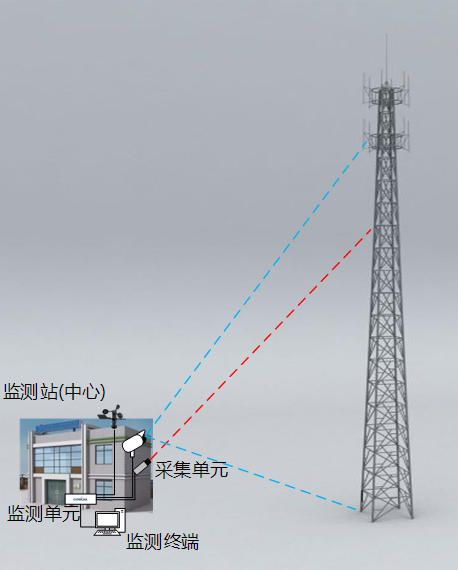

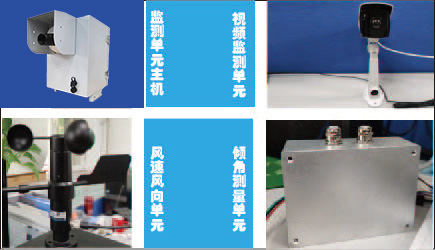

系統的基本工作原理如下 :
系統特點
系統功能
作用距離 | 100m |
水平位移監測點坐標中誤差 | ±20mm |
水平位移監測點測量分辨率 | 10mm |
沉降監測點高差中誤差 | ±100mm |
天線俯仰角、方位角 |
單軸量程不小于-15°~+15°
俯仰角精度0.5° 方位角精度5.0° |
風速監測量程 | 不小于0~60m/s |
風速監測精度 | 不低于±3% |
風速監測分辨率 | 不低于0.1m/s |
風速監測啟動風速 | 不大于0.6m/s |
風向監測量程(可選) | 0~360° |
風向監測分辨率(可選) | 不大于1° |
視頻監控(可選) | 2560×1440,并支持動態檢測告警、錄像功能 |
電源 | 220VAC (1±20%)或-48VDC (1±20%) |
溫度 | -40~+70℃ |
濕度 | 10%~100% |
氣壓 | 70kPa~106kPa |
防護等級 | IP65 |
可靠性 | MTBF≥50000h |
重量 | 塔上安裝總重量≤20kg |
